Техничке спецификације
| Параметар | Спецификација |
|---|---|
| Назив производа | Пуни клин са унутрашњим навојем |
| Стандард | ИСО 8735 / ДИН 7979 |
| Материјал | Каљени челик / нерђајући челик |
| Оутер Диаметер | Стандард / Цустом |
| Дужина | Стандард / Цустом |
| Унутрашња нит | Метриц |
| Тхреад Сизе | Према величини пинова |
| Тхреад Дептх | Стандард / Цустом |
| Тврдоћа | Стандард / Цустом |
| Површинска обрада | Природно / црни оксид / уље / прилагођено |
| Толеранција | Стандард / Цустом |

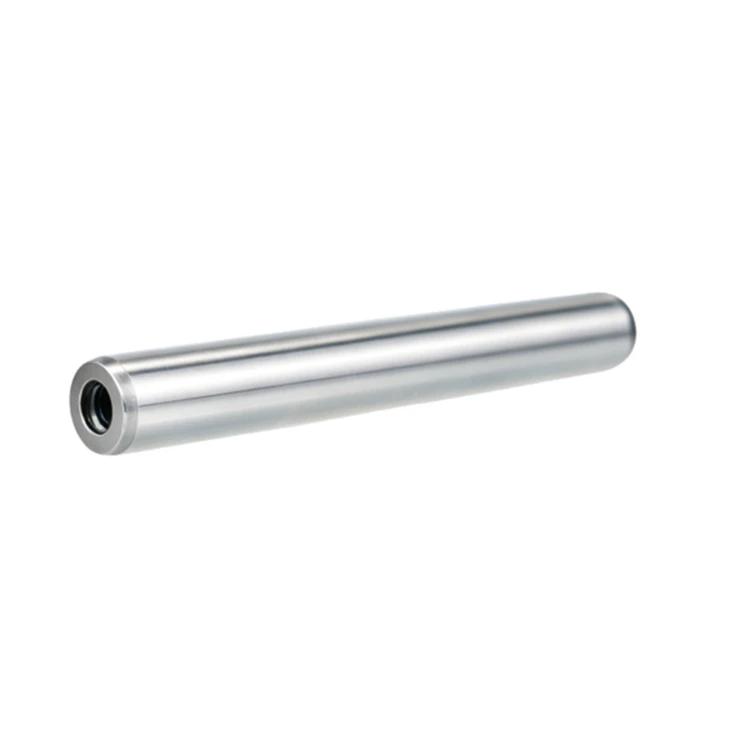

Дизајн и функција пуне игле са унутрашњим навојем
Пуне клинове са унутрашњим навојем комбинују прецизан-пречник за лоцирање уземљења са унутрашњом рупом са навојем. Спољни пречник обезбеђује прецизно позиционирање између компоненти које се спајају, док унутрашњи навој обезбеђује функционални интерфејс за уградњу или извлачење.
Прецизна површина за лоцирање: Цилиндрични спољашњи пречник успоставља примарно позиционирање у спојном отвору.
Унутрашњи навојни отвор: Рупа са навојем омогућава приступ завртњу за спајање или алату за извлачење.
Чврста конструкција: Чврсто тело игле одржава стабилност димензија под сталним оптерећењима позиционирања и монтаже.
Дизајн са двоструком-функцијом: Комбинује лоцирање и приступ са нитима у једној компоненти, смањујући потребу за посебном функцијом екстракције.
Компатибилност унутрашњег навоја и причвршћивача
Унутрашњи навој се мора изабрати заједно са спојним причвршћивачем да би се обезбедило правилно захватање и корисна дубина навоја.
- Величина навоја: Унутрашњи навој треба да одговара наведеном пречнику завртња или вијка.
- Корак навоја: Метрички корак навоја мора да се подудара са спојним причвршћивачем да би се спречило унакрсне{0}}навоје или непотпуно закачење.
- Дубина навоја: Потребна је довољна употребљива дужина навоја да би се постигло предвиђено захватање причвршћивача без испадања.
- Захватање причвршћивача: Дужина завртња треба да узме у обзир потребан захват навоја и доступну дубину унутрашњег навоја.
Производимо чврсте клинове са унутрашњим навојем са интегрисаном контролом величине клинова, унутрашњим навојем, топлотном обрадом, брушењем и инспекцијом димензија.
- Прецизно брушење: Пречници за лоцирање тла се производе ради контролисаног уклапања и конзистентности димензија.
- Обрада навоја: Унутрашњи навоји се обрађују и проверавају у складу са наведеним захтевима навоја.
- Контрола топлотне обраде: Тврдоћа материјала се проверава након термичке обраде да би се одржало потребно механичко стање.
- Могућност инспекције: Пречник, дужина, димензије навоја, тврдоћа и критични геометријски захтеви могу се проверити током производње.
Прилагођене чврсте клинове са унутрашњим навојем
Израда по наруџби је доступна када захтеване димензије игле или конфигурација унутрашњег навоја нису ван стандарда ИСО 8735 или ДИН 7979 спецификација.
- Прилагођени пречник и дужина: Не-нестандардни спољни пречници и дужине клинова могу да се произведу према цртежима.
- Прилагођени унутрашњи навој: Величина навоја, корак и корисна дубина навоја могу се одредити за спојни причвршћивач.
- Прилагођене толеранције: Спољашњи пречник, дужина и друге критичне димензије могу се контролисати према цртежима купаца.
- Цртање и производња узорака: Производња се може развити из техничких цртежа, узорака или дефинисаних спецификација димензија.
Материјал, тврдоћа и површинска обрада
Избор материјала и тврдоће треба да се заснива на оптерећењу локације, условима хабања, изложености корозији и захтевима компоненти које се спајају.
- Каљени челик: Погодан за апликације које захтевају отпорност на хабање и стабилност димензија током поновљеног позиционирања.
- Нерђајући челик: Доступан за склопове где је отпорност на корозију примарни захтев.
- Контрола тврдоће: Термичка обрада се може контролисати у складу са специфицираним материјалом и захтевима примене.
- Површински третман: Природна завршна обрада, црни оксид, уље или други специфицирани третмани могу се одабрати у складу са радним окружењем.
Тачност димензија и концентричност навоја
За клинове за лоцирање са унутрашњим навојем, однос између спољашњег пречника и осе унутрашњег навоја директно утиче на поравнање склопа.
- Толеранција спољашњег пречника: Контролисано да би се постигло специфицирано пристајање са отвором за спајање.
- Толеранција дужине: Одржава се ради контроле инсталиране позиције и доступне дубине лоцирања.
- Положај навоја: Машинска обрада унутрашњег навоја се контролише у односу на осу клинове како би се избегао превелики ексцентрицитет.
- Контрола концентричности: Критични делови се могу проверити за однос између пречника лоцирања и отвора са навојем у складу са захтевима цртежа.
Наши купци и сарадња
Контрола квалитета
Примењујемо стриктан више-систем контроле квалитета да бисмо обезбедили стабилне перформансе и доследан квалитет сваке игле. Процес обухвата инспекцију сировина, у-надзор процеса током производње, верификацију термичке обраде и завршну инспекцију пре отпреме. Кључни параметри као што су димензије, тврдоћа и стање површине пажљиво се проверавају коришћењем прецизне мерне опреме како би се осигурала усклађеност са техничким захтевима. Свака серија је у потпуности следљива и контролисана према стандардизованим процедурама, обезбеђујући поуздан квалитет за индустријске и ОЕМ апликације.
ФАК
Да ли су ИСО 8735 и ДИН 7979 заменљиви за клинове за типле са унутрашњим навојем?
ИСО 8735 и ДИН 7979 покривају клинове за типле са унутрашњим навојем, али захтеве за димензије треба проверити у односу на важећи стандард пре него што се један замени другим.
Да ли се ови клинови за типле могу користити са стандардним -шрафом?
Да, под условом да навој завртња одговара спецификацији унутрашњег навоја игле и да дужина завртња не прелази доступну корисну дубину навоја.
Да ли се пин може уградити са интерференцијалним спојем?
Да. Захтевано уклапање зависи од толеранције отвора, пречника клинова, методе монтаже и захтева за сервисирање. Наведене толеранције отвора и клинова треба потврдити пре производње.
